Wielokrotnie stajemy przed wyborem zakupu nowych elementów instalacyjnych. Co zrobić w przypadku gdy potrzebna nam jest nowa antena telewizyjna? Na co przede wszystkim zwracać uwagę? Które parametry faktycznie wpływają na odbiór oraz jakość sygnału?

Antena telewizyjna – na co zwrócić uwagę?

Który parametr jest najważniejszy? dB, dBi czy dBd?

Podczas wybierania anteny do naszej instalacji, warto zwrócić szczególną uwagę na zysk energetyczny.

“Poszukując anteny, należy zwracać uwagę na parametr wyrażony w dBi”

Faktycznie, jest to parametr który pokazuje zysk energetyczny wpływający na zasięg anteny.

“Można przyjąć, że zysk energetyczny anteny (mierzony w dBd lub dBi) to miara mocy promieniowanej w określonym kierunku lub stopień, w jakim antena skupia otrzymany sygnał.

Wartość wyrażana w dBd odnosi się do dipola półfalowego i oznacza stopień, w jakim antena skupia sygnał. Jednak w przypadku anten dostępnych w handlu najczęściej podaje się wartość mierzoną w dBi.

Zysk anteny wyrażany w dBi oznacza stopień, w jakim antena skupia sygnał, lecz odnosi się do anteny izotropowej. Pod tym pojęciem należy rozumieć teoretyczną antenę, która emituje sygnał o takim samym natężeniu we wszystkich kierunkach, przy czym sygnał ten dociera do hipotetycznej sfery otaczającej jego punktowe źródło.

Należy zatem pamiętać, że zysk anteny jest zawsze wyrażany w dBi. Określanie zysku anteny wyłącznie w dB jest bezcelowe, ponieważ wartość wyrażana w tych jednostkach oznacza proporcję, którą należy odnieść do określonego parametru. Wartość wyrażana w dB ma zastosowanie tylko w przypadku wzmacniaczy, ponieważ zazwyczaj przyjmuje się, że zysk lub strata to stosunek mocy wyjściowej do mocy wejściowej.”

źródło: https://www.emitel.pl/telewizja/naziemna-telewizja-cyfrowa-dvb-t/poradniki/znaczenie-parametrow-db-dbi-dbd-funke/

Jak zredukować zakłócenia z anteny?

Doświadczenie niejednokrotnie pokazało, że zamiast stosowania filtra LTE, zdecydowanie bardziej opłacalne jest wybranie anteny która jest odporna na zakłócenia. Trend na korzystanie z sieci 4G LTE znacznie wzrasta. Przez ten rosnący trend, prawdopodobieństwo wystąpienia zakłóceń z tej technologii jest coraz większe.

Według powszechnej opinii najlepszym rozwiązaniem, aby uniknąć zakłóceń jest zastosowanie wewnętrznego filtra do zestawów pozwalających na odbiór cyfrowej telewizji. Oczywiście rozwiązanie w pewnym stopniu działa, lecz posiada również wady…

Poniżej można przeczytać o potencjalnych skutkach używania wewnętrznego filtra.

Używanie wewnętrznego filtra w antenie pasywnej

• Antena pasywna odbiera zarówno sygnał naziemnej telewizji cyfrowej (DTT), jak i sygnał sieci LTE.

• Filtr dolnoprzepustowy blokuje sygnały z sieci LTE o wyższej częstotliwości.

• Sygnał naziemnej telewizji cyfrowej przechodzi przez filtr, ale z uwagi na tłumienie jego jakość ulega pogorszeniu.

• Następnie sygnał jest tłumiony w kablu, co jeszcze bardziej obniża jego jakość.

• Ostatecznie tłumienie może osiągnąć poziom, który skutkuje zakłóceniem odbioru sygnału.

Używanie wewnętrznego filtra w antenie aktywnej przed wzmacniaczem

•   Antena telewizyjna aktywna odbiera sygnały naziemnej telewizji cyfrowej (DTT) oraz sygnały z sieci LTE.

•   Filtr dolnoprzepustowy blokuje sygnały z sieci LTE o wyższej częstotliwości.

•  Sygnały naziemnej telewizji cyfrowej przechodzą przez filtr, ale z uwagi na tłumienie ich jakość ulega pogorszeniu.

•   Wzmacniacz wzmacnia sygnał i umożliwia zmniejszenie szumu.

•   Niestety nie udaje się osiągnąć najlepszego wskaźnika CNR (ang. Carrier-to-Noise Ratio).

Używanie wewnętrznego filtra w antenie aktywnej po wzmacniaczu

• Antena telewizyjna aktywna odbiera sygnały naziemnej telewizji cyfrowej (DTT) oraz sygnały z sieci LTE.

• Wzmacniacz wzmacnia oba sygnały: DTT i LTE.

• Z uwagi na wysoki stopień wzmocnienia następuje nasycenie wzmacniacza i zniekształcenie sygnałów DTT.

• Filtr dolnoprzepustowy blokuje sygnały z sieci LTE o wyższej częstotliwości.

• Sygnały DTT przechodzą przez filtr, ale nadal są zniekształcone.

• Niestety dobry odbiór sygnału DTT nie jest możliwy.

Biorąc powyższe czynniki pod uwagę, można wysnuć wniosek, że stosowanie wewnętrznego filtra nie jest optymalnym rozwiązaniem. Co zatem należy zrobić? Odpowiedź jest prosta: stosować anteny odporne na zakłócenia z sieci LTE.

Rozwiązują one problem zakłóceń z sieci 4G LTE już na początkowym etapie odbioru sygnału telewizyjnego. Dzięki temu wzmacniacz wzmacnia wyłącznie sygnał DTT, co umożliwia przystawce STB odbiór ciągłego i czystego sygnału DTT bez żadnych zakłóceń.

źródło: https://www.emitel.pl/telewizja/naziemna-telewizja-cyfrowa-dvb-t/poradniki/filtrowanie-zaklocen-lte-funke/

Złap nowe kanały dzięki antenom Funke!

Powyższe anteny obsługują cały zakres kanałów naziemnych dostępnych w Polskiej dystrybucji. Więcej informacji na temat trzech nowych kanałów:

• Telewizja METRO
• WP Telewizja
• ZOOM TV

dostępnych z antenami Funke znajdziecie tutaj – http://nowekanaly.pl

Polecane przez nas anteny:

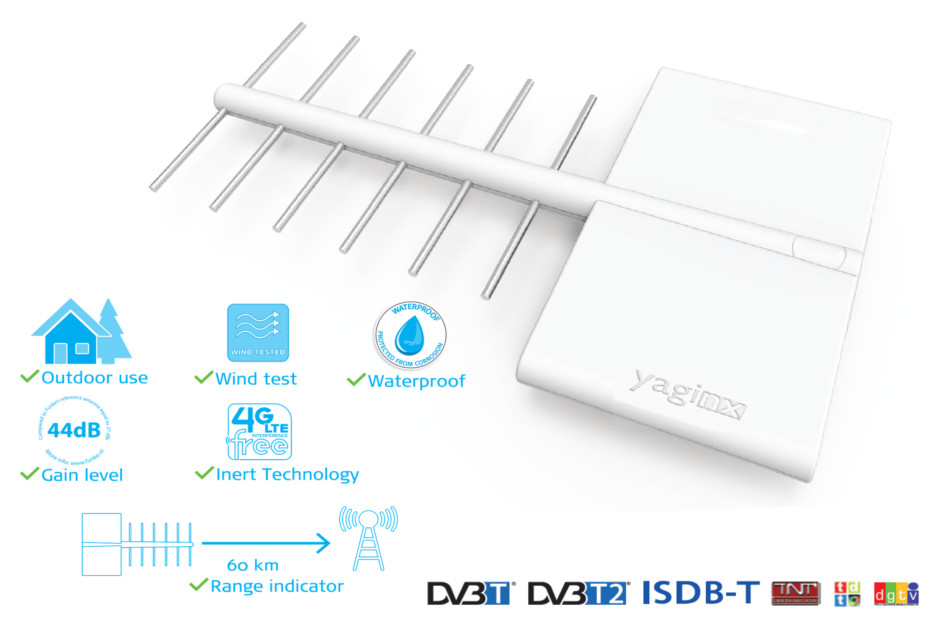

Funke YagiNX – https://warsztatowski.com/pl/p/Antena-Funke-YagiNX-COMBO-DVB-TT2-LTE-4G-4K/11931

Antena aktywno pasywna działająca na zewnątrz. Posiada zasięg do 60km od nadajnika. Dzięki technologii INERT redukuje szumy już przy odbiorze sygnału. Posiada zintegrowany wzmacniacz umożliwiający zasilanie 5V.

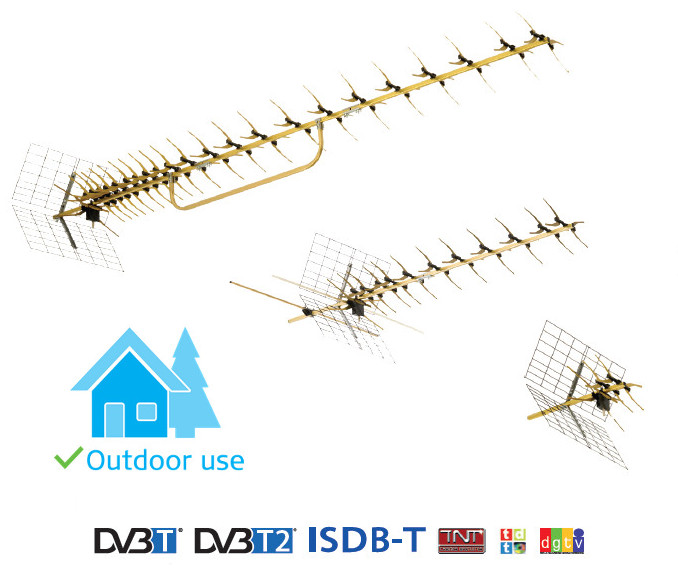

Funke ABM3553 – https://dmtrade.pl/p6795,antena-kierunkowa-combo-funke-abm-3553-dvb-t-t2-4g.html

Antena aktywno pasywna działająca na zewnątrz. Posiada zasięg do 45km od nadajnika. Dzięki technologii INERT redukuje szumy już przy odbiorze sygnału. Posiada zintegrowany wzmacniacz umożliwiający zasilanie 5V.

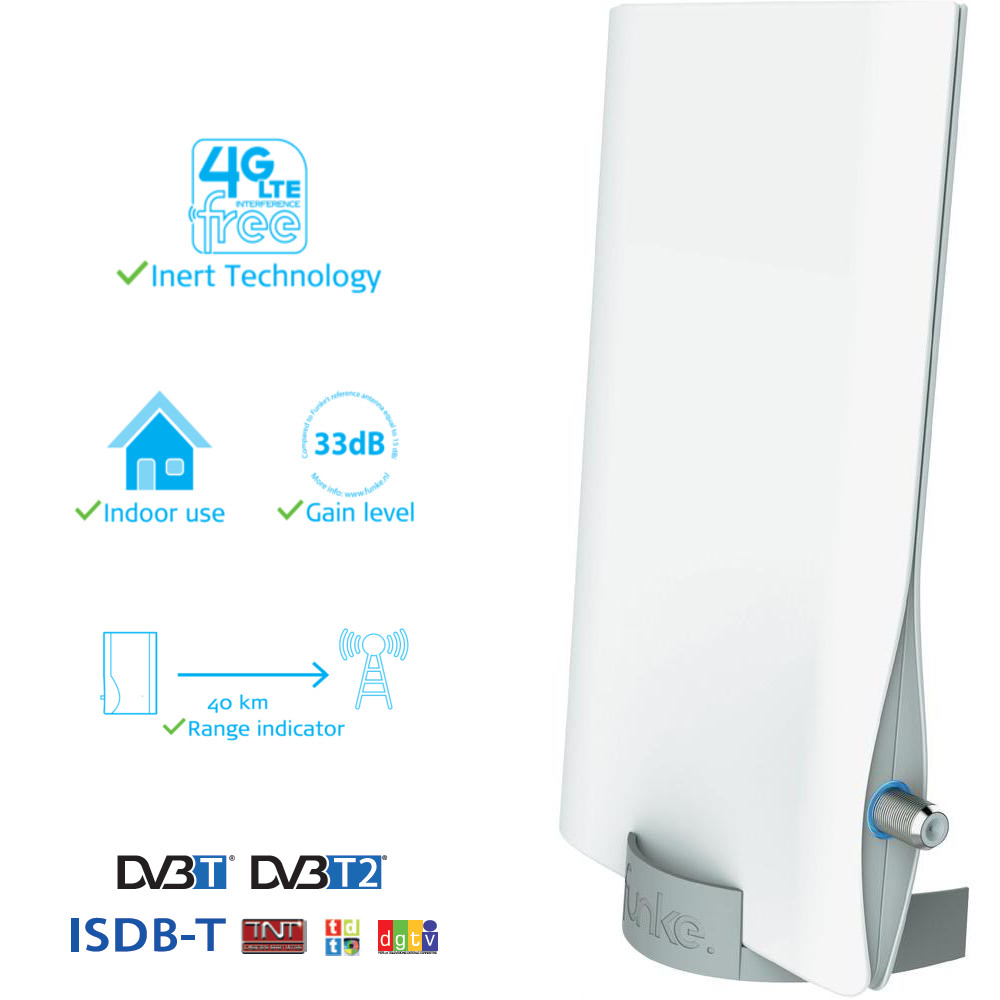

Funke DSC 550 – https://warsztatowski.com/pl/p/Antena-wewnetrzna-Funke-DSC550-DVB-TT2-4G-LTE-Bl/11606

Antena aktywno pasywna działająca w pomieszczeniach. Posiada zasięg do 40km od nadajnika. Dzięki technologii INERT redukuje szumy już przy odbiorze  sygnału. Posiada zintegrowany wzmacniacz umożliwiający zasilanie 5V.

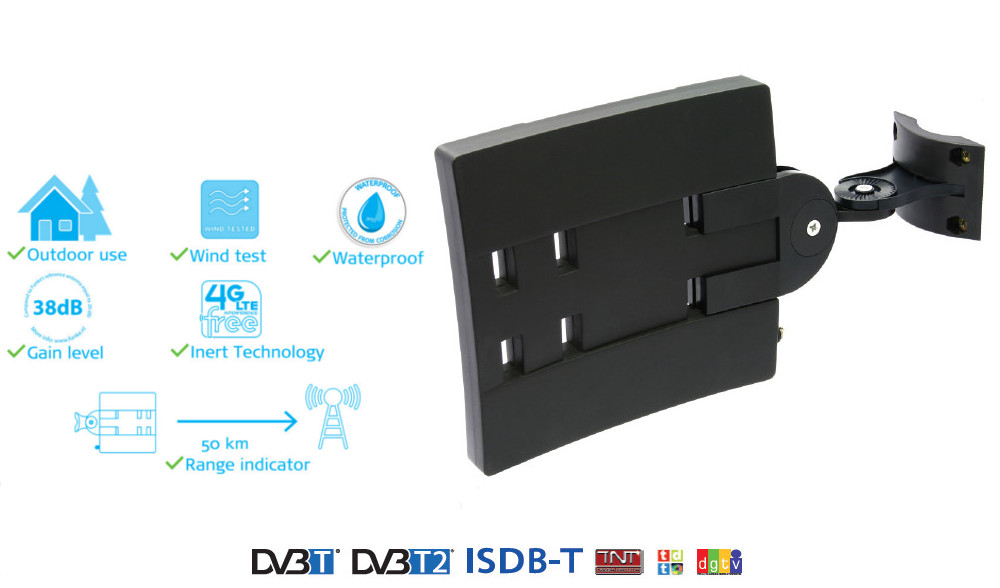

Funke CITY 5.5 (margon) – https://warsztatowski.com/pl/p/Antena-zewnetrzna-Funke-City-5.5-DVB-TT2-margon/11596

Antena aktywno pasywna panelowa działająca na zewnątrz. Posiada zasięg do 50km od nadajnika. Dzięki technologii INERT redukuje szumy już przy odbiorze  sygnału. Posiada zintegrowany wzmacniacz umożliwiający zasilanie 5V.
