Kabel RG6 jaki kupić?

Podstawą każdej instalacji RTV/SAT jest antena oraz przewód koncentryczny, łączący ją z właściwym odbiornikiem. Każdy dodatkowy element wprowadzony do takiej instalacji (złącza, elementy czynne/bierne) może jedynie powodować dalszą degradację przesyłanego sygnału. Dlatego kable koncentryczne, zaraz po antenie odbiorczej, to najważniejsze elementy instalacji RTV/SAT. Nawet najlepsza antena odbiorcza nie spełni swojego zadania jeśli instalacja zostanie wykonana w oparciu o niskiej jakości przewód. A jeśli do tego dołożymy mało dokładny montaż, to kłopoty z prawidłowym odbiorem sygnałów TV są niemal pewne.

Kable koncentryczne zbudowane są z kilku elementów, które decydują o ich właściwościach i jakości. Zazwyczaj informacje o nich są zamieszczone w specyfikacji lub bezpośrednio na kablu. Nie zawsze jednak mamy możliwość ich sprawdzenia. Co gorsza, nie zawsze informacje te są rzetelne!

Na co zwrócić uwagę i jak sprawdzić jakość kabla na przykładzie Spacetronik DOKA PE

Weryfikacja i przeznaczenie kabla

Płaszcz zewnętrzny wykonany jest z warstwy tworzywa sztucznego chroniącego przewód przed wilgocią. Ta zewnętrzna izolacja zapewnia nie tylko odporność na działanie warunków zewnętrznych oraz uszkodzenia mechaniczne. Najczęściej stosowane to: PVC – do użytku wewnątrz pomieszczeń i PE – do stosowania na zewnątrz. Ponadto kable zewnętrzne posiadają warstwę chroniącą je przed warunkami atmosferycznymi i promieniowaniem UV – są żelowane tak jak Spacetronik DOKA.

Kontrola jakości ekranu.

Ekran to zazwyczaj aluminiowa lub miedziana folia owinięta na dielektryku. Jej zadaniem jest odizolowanie sygnału płynącego wewnątrz przewodu przed zakłóceniami z zewnątrz. Ekran nie pozwala również sygnałowi przenikać na zewnątrz, żeby nie doprowadzić do jego osłabienia. Aby obie te funkcje były spełnione, folia pokrywająca dielektryk lub oplot powinna być owinięta „na zakładkę”. Dodatkowo folia oplatająca dielektryk powinna być do niego przyklejona dokładnie tak jak jest to wykonane w przewodzie Spacetronik DOKA PE. Łatwo to sprawdzić poprzez usunięcie części płaszcza i odsłonięcie ekranu. Jeżeli folia bezpośrednio pokrywająca dielektryk jest luźna, przesuwa się, to oznacza, że nie została przyklejona. Istnieje zatem niebezpieczeństwo, że przy układaniu kabla, kiedy będziemy musieli go odpowiednio wygiąć, folia odsłoni dielektryk i powstanie niezabezpieczona „szczelina”, przez którą będą przenikać sygnały.

Sprawdzenie gęstości oplotu.

Oplot to najczęściej miedziana lub aluminiowa siatka zbudowana z drucików. Im więcej drucików – większa gęstość oplotu, tym wyższa szczelność elektromagnetyczna kabla. To kolejna bariera (po ekranie), chroniąca przesyłany sygnał przed zakłóceniami z zewnątrz. W kablu DOKA ilość oplotu wynosi 144×0,12 mm co jest świetnym wynikiem wśród wszystkich kabli dostępnych na rynku.

Na pierwszy rzut oka trudno jest ocenić gęstość oplotu. Najprostszym sposobem jest zwrócić uwagę na kąt ułożenia drucików. Im bardziej ułożone wzdłuż kabla tym oplot jest mniejszy, natomiast im oplot ułożony jest w poprzek kabla tym więcej drucików czyli większy oplot, a zarazem lepsza ochrona sygnału przed zakłóceniami.

Czy ilość warstw ma znaczenie?

Oczywiście im większa ilość warstw, tym wyższa szczelność elektromagnetyczna i lepsza jakość kabla. Aby przekonać się, z jakim kablem mamy do czynienia, wystarczy tylko „obrać” go warstwa po warstwie, docierając do dielektryka.

Wyróżniamy kable:

TWINSHIELD – posiadają wewnątrz dwie warstwy: folia + oplot,

TRISHIELD – posiadają wewnątrz trzy warstwy: folia + oplot + folia.

QUADSHIELD – posiadają wewnątrz cztery warstwy: oplot + folia + oplot + folia.

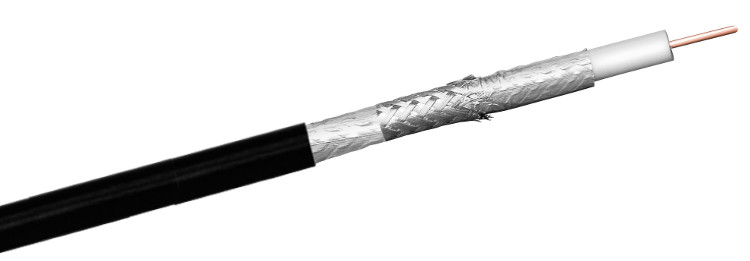

Kabel Spacetronik DOKA jest przewodem Trishield co oznacza że posiada on folię, oplot i folię która dodatkowo jest klejona do dielektryka.

Sprawdzenie rodzaju i grubości żyły wewnętrznej (rdzenia).

Rodzaj zastosowanej żyły wewnętrznej i jej grubość mają istotny wpływ na tłumienie sygnału w kablu. Rdzeń kabla koncentrycznego może być wykonany z miedzi (Cu) lub stali miedziowanej (CCS). Miedź ma lepsze właściwości przewodzące. Dlatego też jest powszechniej stosowana w różnego rodzaju kablach i przewodach energetycznych. Z kolei średnica przewodu zwiększa czynną powierzchnię przewodzącą. W przypadku kabla Spacetronik DOKA mamy do czynienia z żyłą w pełnej miedzi o średnicy 1,13 mm.

Jeśli rdzeń kabla jest miękki, a po lekkim zeskrobaniu lub obcięciu w zasadzie nie zmienia koloru, to możemy mieć pewność, że mamy do czynienia z żyłą miedzianą. Jeśli jednak rdzeń jest twardszy, a po zeskrobaniu wierzchniej warstwy miedzi wyraźnie wyłania się srebrzysty kolor stali, to mamy kabel z żyłą miedziowaną.

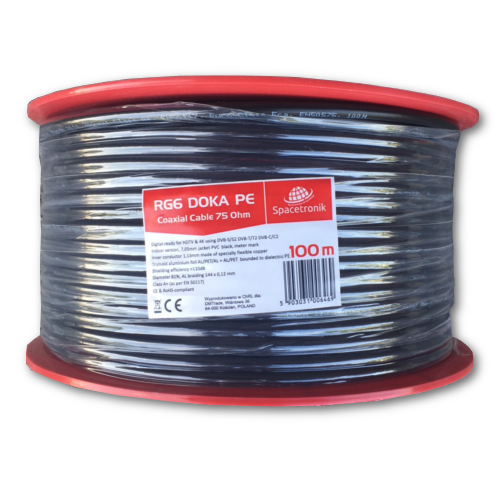

Kabel RG6 Spacetronik DOKA 4K Trishield żelowany

Przewód o rewelacyjnych parametrach w wersji do stosowania na zewnątrz i w ziemi. Powłoka wykonana z polietylenu oraz wypełnienie żelem to gwarancja odporności na promieniowanie UV, złe warunki atmosferyczne oraz działanie różnych substancji. Żyła miedziana 1,13mm oraz oplot w ilości 144 włosów to gwarancja trwałości na lata. Kabel polecany w szczególności do instalacji zbiorczych gdzie trwałość i niezawodność są priorytetem.

Kabel RG6 Spacetronik DOKA 4K Trishield 100 żelowany

Kabel dostępny w rolce 100m, w kartonie 250m oraz w opakowaniu zbiorczym 6x100m oraz 2x250m

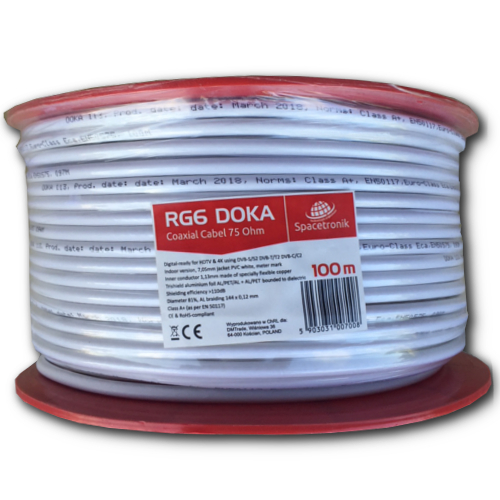

Kabel RG6 Spacetronik DOKA 4K Trishield żelowany

Przewód o rewelacyjnych parametrach w wersji do stosowania wewnątrz. Żyła miedziana 1,13mm oraz oplot w ilości 144 włosów to gwarancja trwałości na lata. Kabel polecany w szczególności do instalacji zbiorczych gdzie trwałość i niezawodność są priorytetem.

Kabel RG6 Spacetronik DOKA 4K 113 CU Trishield 100m Bounded

Kabel dostępny w rolce 100m, w kartonie 250m oraz w opakowaniu zbiorczym 6x100m oraz 2x250m

Kabel RG6 Spacetronik HOKA 4K 102 CU Dualshield żelowany

Kabel RG6 Spacetronik HOKA 4K 102 CU Dualshield przeznaczony jest do wykonywania antenowych instalacji telewizji naziemnej, satelitarnej i kablowych oraz instalacji zbiorczych. Kabel jest klejony, co zwiększa jego wytrzymałość i jakość przesyłania sygnału. Dzięki żelowanej powłoce zewnętrznej, jest odporny na warunki atmosferyczne.

Kabel Spacetronik HOKA żelowany PE

Kabel dostępny w rolce 100m, w kartonie 250m oraz w opakowaniu zbiorczym 6x100m oraz 2x250m

Kabel RG6 Spacetronik HOKA 4K 102 CU Dualshield

Kabel RG6 Spacetronik HOKA 4K 102 CU Dualshield przeznaczony jest do wykonywania antenowych instalacji telewizji naziemnej, satelitarnej i kablowych oraz instalacji zbiorczych. Kabel jest klejony, co zwiększa jego wytrzymałość i jakość przesyłania sygnału.



Kabel dostępny w rolce 100m, w kartonie 250m oraz w opakowaniu zbiorczym 6x100m oraz 2x250m



Wszystkie kable Spacetronik HOKA spełniają obowiązujące w Polsce Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z 6 listopada 2012 roku w sprawie warunków technicznych, jaki powinny odpowiadać budynki i ich usytuowanie określa m.in. wymogi jakie musi spełniać okablowanie koncentryczne instalacji TV/SAT budynku zbiorowego zamieszkania. Szczegółowo opisuje to §192f pkt 6 1)

Deklaracja zgodności do pobrania  >>TUTAJ<<
